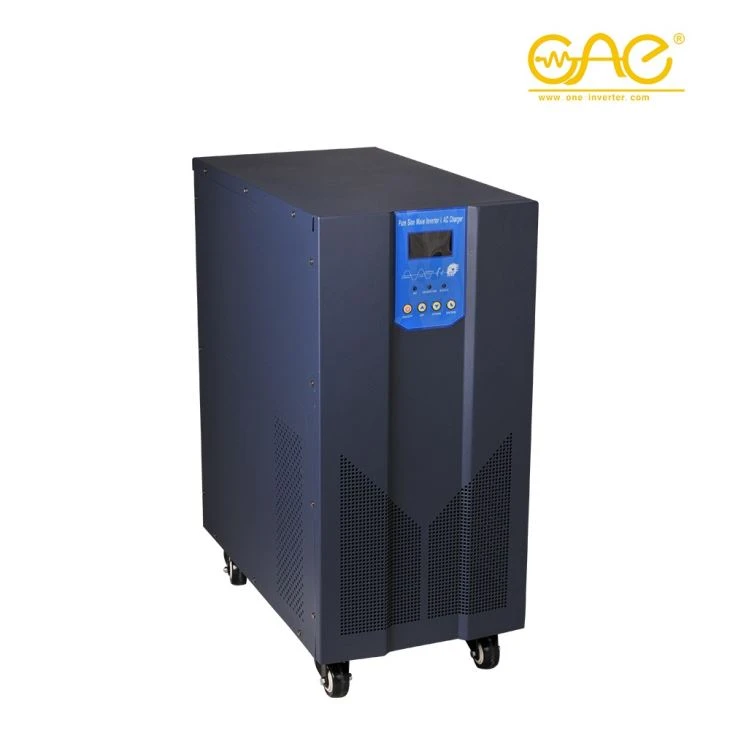

ren sinus vekselretter 20kw

Type: DC/AC-omformere

Størrelse: 760X430X800mm

spesifikasjon: 92 kg

Transportpakke: Sterk boks

Den innebygde solcellekontrolleren realiserer maksimal effektpunktsporing, som kan maksimere solcellepanelets utgangseffektivitet.

Inverter sammensetning:

Den rene sinusbølge-omformeren er grovt sammensatt av anti-revers tilkoblingsbeskyttelse, boost, retting og filtrering, SPWM-kontroller og H-bro.

Firkantbølge-omformeren har ingen SPWM-kontroller.

Anti-revers tilkoblingsbeskyttelse: beskyttelseskretsen fungerer ikke etter at inngangens positive og negative poler er koblet omvendt

Boost: Øk inngangs lavspent likespenning (vanligvis 12V/24V) til mer enn 300 volt, fordi inngangskretsen er relativt stor, vanligvis en push-pull-arkitektur; #inverter 20kw enfase boost-utgangen må være større enn toppsinusbølgespenningen, for eksempel er utgangssinusbølgespenningen 220V , boostutgangen må være større enn

Retting og filtrering: Rett opp og filtrer den forsterkede spenningen til jevn likestrøm

SPWM-kontroller: sender ut 4 kanaler med sinuspulsbreddemodulasjonssignal med felles jord, og deretter levert av IR2110 med bootstrap-krets til H-broen for å drive 4 MOS

H-bro: med LC-filterenhet for å konvertere 310V DC til nærsynt sinusbølge
